Réitigh Páirteanna Troscáin Alúmanaim Saincheaptha Die Saincheaptha
1. Déan an líníocht 3D a dhearbhú
Nuair a chuir an custaiméir na líníochtaí táirge chugainn, fuaireamar amach go mbeadh an táirge soladach an -trom. Meáchan an ceann beag 1 kg, agus meáchan 8.5 kg sa chos fhada, mar a thaispeántar i bhFigiúirí 1.1 agus 1.4.
De réir na líníochtaí, tógfaidh sé a lán ábhar chun é a dhéanamh soladach, mar sin tógfaidh sé a lán costas ábhartha agus caithfear é a bharrfheabhsú. Molaimid gur féidir é a dhéanamh log. Mhínigh muid an cás seo don chustaiméir, agus d'aontaigh an custaiméir freisin lenár smaoineamh, ní mór dúinn an meáchan a ísliú chun costais ábhartha agus costais táirgí a laghdú ach gan tionchar a imirt ar fheidhmíocht an táirge. Tá sé seo níos fabhraí freisin maidir le cur chun cinn an mhargaidh.
Ansin rinneamar iarracht é a dhéanamh log ó tháirge soladach. Bhí orainn an cuas istigh a aslonnú ar dtús, agus ag an am céanna a chinntiú go bhfuil tiús an bhalla 3mm gan cur isteach ar fheidhm an táirge, mar a thaispeántar 1.2 agus 1.5. Ina theannta sin, theastaigh uainn 2 easnacha a threisiú chun cobhsaíocht an táirge a fheabhsú. Tar éis iarrachtaí agus modhnuithe leanúnacha, shroich muid an stát idéalach ar deireadh. Thóg sé seachtain amháin chun na líníochtaí a athrú. Socraíodh an plean deiridh, mar a thaispeántar 1.3 agus 1.6.
1.1 Cúltaca Clement tosaigh tosaigh -1. 5kg
1.2 Cúltaca Ceann Clement -- Hollow
1.3 Cúltaca Ceann Clement le 2 Rib atreisiú {--0. 52kg
1.4 troscán tosaigh cos-soladach 8.5kg
1.5 troscán cos cos
1.6 cos troscáin le 2 easnacha treisithe -2. 85kg
2.2. Dearadh Mold.
Bunaithe ar na líníochtaí táirge deiridh, shocraíomar anréitigh básPróiseas agus ansin thosaigh sé ag dearadh an mhúnla. Le linn an phróisis seo, shíl muid go n -úsáidfí sleamhnáin chun an éifeacht log a bhaint amach.
Go háirithe do na cosa troscáin, is é an méid ná 660x120x70mm, atá an -domhain. Ní féidir leis an sleamhnán freastal ar na riachtanais a thuilleadh, mar sin shíl muid go n -úsáidfí an modh sorcóra hiodrálaigh chun an croí a tharraingt. Cé go méadóidh an costas a bhaineann leis an sorcóir hiodrálach a úsáid, is fiú go mór é dul chun cinn fadtéarmach an tionscadail. 2. 1-2. Is léaráidí simplí den mhúnla iad 4 phictiúr.
2.1
Clement Ceann Múnla Cúltaca Línte le sorcóir hiodrálach
2.2
Dearadh múnla cos troscáin le sorcóir hiodrálach

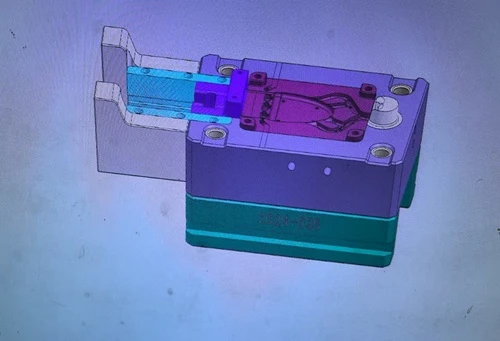

2.3
Struchtúr líníochta múnla cúltaca ceann Clement
2.4
Struchtúr Tarraingthe Dearadh Mold Mold Troscán
3. Déan an múnla
Tar éis an líníocht mhúnla a dheimhniú, cheannaigh muid cruach mhúnla H13 laistigh de 3 lá agus ansin chuir muid chuig an ionad próiseála é.
Muilleoireacht CNC: Úsáid {{{0}} ais muilte CNC chuig croí -innill agus iatáin chuas le lamháltais daingean (± 0.01 mm). Gearr bealaí fuaraithe (línte uisce) agus poill pinholes ionchorpraithe.
Eisiamh: Sreang EDM a fhostú le haghaidh cruthanna casta nó coirnéil dhiana. Cruthaíonn Doirteal EDM uigeachtaí mionsonraithe nó fo -chontúirtí ag baint úsáide as leictreoidí saincheaptha.
Druileáil agus cnagadh
Cóireáil teasa:Na codanna múnlaithe a mhúchadh agus a mhealladh.
Glanadh Comhpháirt: Glan gach cuid chun iarmhair meaisínithe a bhaint.
Beachtas oiriúnach.
Comhtháthú hiodrálach\/aeir: Sorcóirí a shuiteáil le haghaidh gníomhartha sleamhnáin agus cónascairí fuaraithe.
Ritheann triail trialach le miotal leáite chun feidhmíocht a bhailíochtú, ag coigeartú le haghaidh lochtanna cosúil le póirseacht nó mí -ailíniú.
Tar éis thart ar 30 lá, críochnaíodh an múnla uachtarach agus an múnla íochtarach.
4. Tionól Mold agus Réitigh Die
Thóg sé lá chun an meaisín a dhífhabhtú, tar éis an mhúnla a chur le chéile agus a thástáil gan aon fhadhbanna, thosaigh muid ag táirgeadh, é a chur ar an meaisín 800- tonna le haghaidh próiseála.
5. Taispeántas Táirgí Críochnaithe
Is féidir le glanmheáchan na dtáirgí beaga 0. 53 kg a bhaint amach, agus is féidir leis na táirgí móra 2.85 kg a bhaint amach.
Tá an cos troscáin le easnacha brataithe le púdar dubh, tá an custaiméir an -sásta le 2 tháirge.
5.1 cúltaca ceann casted bás alúmanaim
5.2 Cúltaca Ceann Casted Alúmanam alúmanaim i dtuairim eile
5.3 cos troscáin casted bás alúmanaim le easnacha
5.4 cos troscáin casted alúmanaim alúmanaim le easnacha i dtuairim eile
5.5 cos troscáin casted bás alúmanaim le easnacha i bpúdar dubh brataithe
5.6 Alúmanam ADC12 Die Troscán Troscáin le Ribs
Deireadh
Bunaithe ar ár dtuaslagán optamaithe is déanaí, laghdaíodh glanmheáchan na dtáirgí beaga go {0. 53kg, agus laghdaíodh táirgí móra go 2.85kg. Mar thoradh air sin, chuir ár gcustaiméirí sásamh ard in iúl leis an toradh deiridh agus d'aithin siad éifeachtúlacht ár dtuaslagáin bheartaithe maidir le héifeachtúlacht táirgí agus inmharthanacht eacnamaíoch a fheabhsú.
